材料產量和纖網均勻性決定了非織造布生產車間的獲利能力。纖維網邊緣處的過量纖維沉積直接導致原料浪費並影響下游加工。分層設備的固有物理特性，特別是托架在反轉點的減速和加速，自然會產生「狗骨頭」的重量分佈。這種 交叉鋪網機邊緣堆積 迫使操作員增加邊緣修整，人為地抬高原料成本並降低整體生產線效率。
解決這個問題需要超越基本的機械式創可貼。本指南評估了操作調整和先進的運動學分析技術，以展平橫向（CD）重量分佈，最大限度地減少切邊浪費，並穩定高性能應用的非織造纖維網。
運動學分析是標準：現代減少邊緣堆積依賴伺服驅動的滑架速度變化，以在反轉停留時間內沉積更少的纖維。
上游品質決定下游成功：梳理網均勻性和適當的牽伸控制是先決條件；交叉鋪網機無法修復根本不均勻的梳理網。
投資回報率是透過減少邊緣修剪來衡量的：證明設備升級或改造的合理性取決於計算邊緣修剪浪費的確切百分比以及由此產生的原材料節省。
閉環系統減少操作員錯誤：將線上重量掃描器與交叉鋪網機的控制系統集成，可提供即時、自動的輪廓校正。
目錄
了解傳統交叉鋪網的機械限制可以為紙幅均勻性建立基線成功標準。標準機械分層系統在連續的皮圈環上運行，輸送精緻的梳理網並將其折疊到以 90 度角移動的地板皮圈上。主要目標是確定最終的織物重量 (GSM) 和寬度。實現這種折疊動作所需的物理運動引入了固有的不一致。準確地辨識這些不一致發生的位置和方式，可以讓生產團隊找到根本原因，而不是治標不治本。
核心問題源自於分層托架的力學原理。當車廂掃過停機坪的寬度時，它最終必須停下來並反轉方向。這種機械順序造成了纖維分佈的瓶頸。過程按特定順序展開：
滑架以全速運轉接近指定的邊緣寬度。
驅動系統開始減速，使車廂完全停止。
托架在反轉點的瞬間達到零速度。
驅動系統使托架沿相反方向加速返回。
當車廂向停機坪中心移動時，車廂恢復全速運轉。
在這個瞬間的機械轉換過程中，滑架在捲材邊緣上花費的時間比在中心上花費的時間更多。我們將此稱為停留時間。由於梳理機上游繼續以恆定速度餵入纖網，因此在反轉點處延長的停留時間迫使設備在邊緣沉積多餘的纖維。

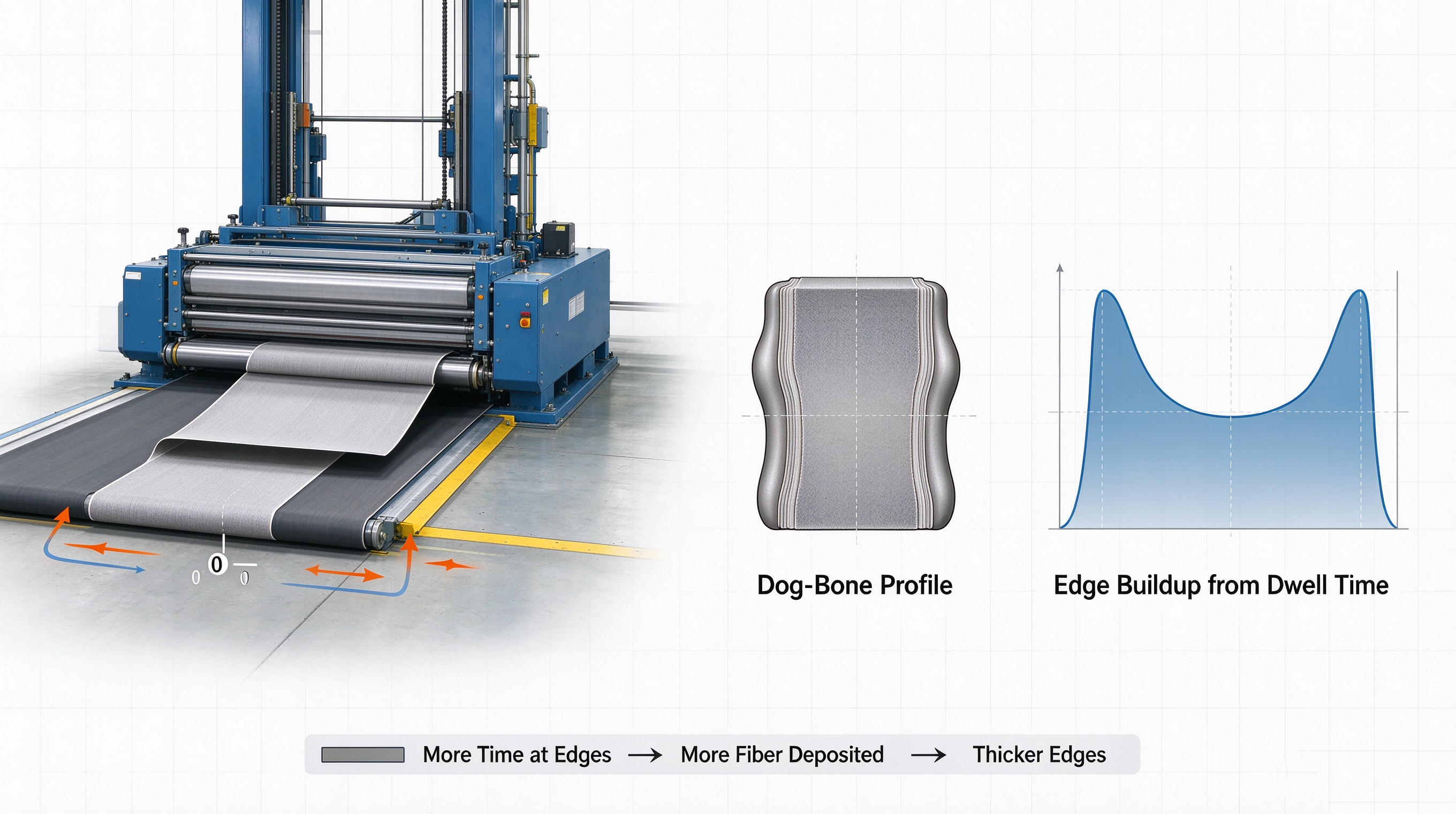

這種不均勻的纖維沉積導致了通常稱為“狗骨”輪廓的明顯橫截面。如果將分層的網切片並從末端觀察，會發現中心看起來相對平坦且均勻，而兩個邊緣則凸出明顯更厚。這種物理變形嚴重扭曲了橫向 (CD) 上的變異係數 (CV%)。 CD CV% 高表示重量分佈不良。營運商經常嘗試透過增加總幅材重量來解決此問題，以確保中心符合最低規格。這種操作習慣只會進一步加劇重邊，浪費更多原料。
機械停留時間並不是唯一的變數。在高生產速度下，空氣動力嚴重影響纖維鋪放。車廂的快速移動產生湍流氣流，可以在輕質梳理纖網撞擊地板擋板之前將其提起和折疊。這些氣流在車廂倒車的邊緣達到峰值。在這些快速方向變化期間，圍裙張力也會輕微波動。碳或 PVC 皮圈的輕微鬆弛會導致纖維網滑動或堆積，加劇邊緣處的纖維堆積。
在實施任何解決方案之前，您必須量化問題。依靠目視檢查或邊緣厚度的粗略估計無法提供製程最佳化所需的數據。設施需要嚴格、可測量的評估維度來確定其邊緣累積的嚴重程度並追蹤糾正措施的有效性。這包括建立重量分佈的基線指標、計算準確的廢棄物百分比以及監控下游的次要缺陷。
幅材均勻性最關鍵的指標是橫向變異係數 (CD CV%)。這測量了幅材的基重在其整個寬度上的統計分散度。為了準確計算這一點，操作員必須透過網路採集多個實體樣本或依靠線上掃描器。對於高階應用來說，嚴格的公差是強制性的。在醫用紡織品和水刺擦拭巾中，嚴重的邊緣堆積會改變纖維的幾何形狀。這會損害拉伸強度和液體吸收性。如果 CD CV% 超過可接受的限度，最終產品將無法通過品質保證測試。
不織布應用 | 可接受的 CD CV% 目標 | 嚴重邊緣堆積的影響 |
|---|---|---|
醫用紡織品（禮服、窗簾） | < 2.0% | 流體屏障受損、接縫強度弱、靜壓頭測試失敗。 |
水刺濕紙巾 | < 3.0% | 液體保留不一致、擦拭性能不均勻、乳液分佈不良。 |
汽車毛氈 | < 4.0% | 隔音效果差，熱成型時成型成型缺陷。 |
土工布 | < 5.0% | 重土荷載、不均勻透水性下的局部應力破壞。 |
邊緣修剪是非織造布製造的必要現實，但過度修剪會破壞獲利能力。若要計算邊緣修剪浪費，請測量捲材兩側的當前修剪寬度，並將其與清潔邊緣所需的絕對最小目標寬度進行比較。計算這些廢棄纖維的每年成本。即使修剪後的纖維被回收回混紡生產線，第一次處理該纖維所花費的能源、勞動力和機器時間也會永久損失。對於芳綸、碳纖維或專用雙組分等高價值纖維，這種經濟損失會迅速擴大。
邊緣堆積很少將自身隔離到分層階段；它創建了一系列必須追蹤的輔助指標。在針刺生產線中，追蹤織機外緣處的斷針率。在熱黏合爐中，監視黏合不均勻的情況，即密集邊緣無法達到所需的核心溫度，而中心過度黏合。在塗料應用中，追蹤化學拾取的不一致情況。將這些下游缺陷直接與橫向剖面連結可以提供問題的完整情況，並有助於證明昇級資本支出的合理性。
對於運行沒有高級分析軟體的舊設備的設施，立即緩解依賴低資本支出的機械和營運調整。雖然這些調整不能違反托架停留時間的物理原理，但它們可以防止問題惡化。這些解決方案專注於優化捲材處理、控制張力以及管理機器內部的空氣動力學環境。
圍裙整個寬度上的一致張力是不容協商的。皮圈輥上的張力不均勻會導致局部幅材打滑。當捲材在托架高速反轉期間滑動時，它會自行折疊，從而大大加劇邊緣的變形。維修團隊必須定期檢查追蹤導軌和氣動張緊油缸。圍裙必須保持完全平坦且拉緊。圍裙材料中的任何拉伸、邊緣磨損或退化都需要立即更換，以保持絕對的幅面控制。
通風控制是生產車間的一種微妙的平衡行為。操作員必須管理梳理機道夫、進給皮圈和底板皮圈之間的速度比。保持輕微的牽伸（張力）可保持紙幅平整併防止傳送點之間的下垂。過多的吃水會撕裂脆弱的紙幅，而過多的餵紙則會導致其彎曲和折疊。微調這些速度可確保卷材順利進入分層區域。適當的牽伸管理可以最大限度地減少經常在反轉點發生的不穩定纖維聚束。
一些遺留系統利用物理約束來控制光纖放置。機械邊緣導軌和空氣動力學擋板有助於管理移動式托架產生的湍流氣流。透過引導氣流遠離幅材邊緣，擋板可降低幅材翻轉或折疊的可能性。物理邊緣引導有很大的限制。與移動的纖維網的任何物理接觸都有可能卡住纖維、產生靜電並產生全新的缺陷。謹慎使用實體導軌並精心維護，以避免意外損壞紙張。
為了真正消除狗骨頭現象，製造商必須投資高資本支出、高投資報酬率的技術幹預措施。這些現代解決方案解決了問題的根本原因：托架停留時間。透過操縱機器的運動學並整合即時品質控制數據，這些技術可以在整個幅材寬度上提供精確的重量分佈。
減少積屑瘤最有效的方法是伺服驅動的運動仿形。在現代系統中，獨立的伺服馬達控制上部和下部托架。這使得可程式邏輯控制器 (PLC) 能夠在托架在網路上移動時有意改變托架的速度。交叉 鋪網機 在接近反轉點時精確加速。透過在轉向過程中加速，機器在邊緣沉積更少的纖維，有效地抵消停留時間並使最終的纖網輪廓變平。
當與閉環重量控制系統搭配使用時，運動學分析可以充分發揮其潛力。此設置整合了線上定量掃描儀（通常是 X 射線或 β 測量儀），位於黏合階段之後的下游。掃描器連續測量橫向輪廓並將即時數據回饋給 PLC。如果掃描器偵測到邊緣變得太重，系統會自動調整伺服速度以校正輪廓。這種自動化幹預消除了操作員的猜測，並確保卷後品質一致。
不同的纖維在高速成條條件下表現不同。完美壓平重型 PET 幅材的運動速度曲線可能會導致輕質黏膠幅材出現薄邊緣。現代分析技術包括可透過人機介面 (HMI) 存取的配方管理軟體。操作員為他們運行的每個獨特產品保存特定的運動曲線、牽伸比和擋板速度。更換產品時，操作員只需加載配方即可。這大大減少了轉換廢品，並確保機器在啟動後立即達到目標規格。
不良橫向輪廓的後果遠遠超出了分層過程的範圍。積屑瘤會產生連鎖效應，降低最終產品質量，加速機器磨損，並擾亂二次精加工操作。了解這些下游影響對於證明分析技術投資的合理性和維持工廠整體效率至關重要。
在針刺應用中，厚重的邊緣會對織布機造成嚴重破壞。帶刺的針設計用於刺穿特定密度的纖維。當它們撞擊密集、沉重的邊緣時，會遇到極大的阻力。這會導致針刺入不均勻和嚴重的針偏斜。結果是針磨損急劇增加，針板外緣頻繁斷裂。當纖網拉過織布機時，緻密的邊緣與較薄的中心的牽伸不同，導致織物寬度上的局部扭曲和拉伸強度不一致。
水刺生產線依靠高壓水柱來纏結纖維。水壓分佈必須保持完全均勻。當具有厚邊緣的纖維網通過歧管下方時，水刀會撞擊邊緣處較密的纖維團和中心較薄的纖維團。這會導致過度纏結、剛性邊緣和纏結不足、較弱的中心。這種不一致性損害了高強度擦拭巾所需的獨特纖維幾何形狀，導致產品在消費者使用過程中表現不佳，並且無法通過基本品質檢查。
二次精加工製程對厚度變化高度敏感。在浸軋或塗佈過程中，紙幅穿過重型壓送輥。如果邊緣明顯比中心厚，壓送輥會緊緊地夾住邊緣，但無法對幅材中心施加足夠的壓力。這會導致化學吸收不均勻，從而導致染色不一致、阻燃性差或黏合劑應用弱。在複合非織造布中，壓力不均勻會導致層間分層的高風險。
生產的最後階段——壓延和捲繞——加劇了邊緣堆積問題。透過加熱壓延輥的厚邊緣與中心的黏合方式不同，形成堅硬、易碎的邊緣。當捲繞最終的母卷時，這些厚邊緣一層又一層地堆疊在彼此的頂部。這會在捲的末端形成硬帶，而中心保持柔軟和海綿狀。硬帶會導致捲筒伸縮，使其儲存不穩定，並且在轉換操作過程中很難準確地分切。
交叉研磨機邊緣堆積是一種固有的物理挑戰，僅透過機械調整無法完全消除。實現平坦的 CD 輪廓需要運動速度輪廓。運作高利潤或輕質非織造布的工廠必須優先考慮閉環、伺服驅動的分析，以保護其獲利能力。運行重工業毛氈的設施可能暫時依賴優化的牽伸和張力控制，但最終，浪費的邊緣修剪的成本迫使升級。為了有效地推進，請執行以下步驟：
使用實體採樣或線上掃描器資料對所有產品線目前的 CD CV% 進行全面審核。
測量精確的修邊浪費併計算原料的年化財務損失。
在嘗試軟體升級之前，請檢查當前的皮圈張力、追蹤導軌和牽伸比，以建立穩定的機械基線。
建構投資報酬率模型，將廢棄光纖的成本與分析升級的資本支出進行比較。
請諮詢一級不織布設備製造商，評估改造現有框架與完全更換框架的可行性。
答：車廂減速反向並加速返回穿過停機坪。邊緣處延長的停留時間比中心處沉積了更多的梳理網。由於上游梳理機以恆定速率餵入纖維，因此與平坦的中心輪廓相比，反轉點處的物理暫停自然會產生更厚、更重的邊緣。
答：運動學分析利用伺服馬達動態改變托架速度。透過有意地在反轉點精確地加速托架，機器在邊緣沉積較少的纖維。這種速度變化補償了方向變化，有效地抵消了停留時間並使整個寬度上的最終幅材重量分佈變得平坦。
答：適當的皮圈張力可以防止捲材打滑和折疊，從而加劇邊緣變形。然而，僅靠張力調整並不能克服托架反轉所造成的物理停留時間。保持繃緊、追蹤良好的皮圈是穩定捲材處理的先決條件，但它只是一個基線操作標準，而不是徹底解決厚邊問題。
答：閉環系統在下游整合了定量掃描儀，以即時測量橫向重量分佈。它將連續資料回饋給可程式邏輯控制器。然後，系統自動調整伺服驅動的托架速度，以糾正出現的邊緣堆積或薄點，無需操作員手動幹預。
答：當捲筒紙通過壓送輥時，厚邊緣會產生不均勻的壓力。這會導致浸軋或塗層操作期間化學品吸收不一致。在複合非織造布中，當試圖將多個纖維網層牢固地粘合在一起時，寬度上缺乏均勻的壓力會導致嚴重的分層問題。
答：厚重的邊緣迫使帶刺的針刺入比預期密度大得多的纖維團。這種阻力導致織布機中的纖網牽伸不均勻、加速針磨損以及頻繁斷針。最終，它所產生的織物拉伸強度不一致，且寬度上的密度不同。
答：是的，操作員可以使用伺服馬達和更新的控制系統來改造一些傳統的機械框架。然而，現有的機械框架和軸承必須具備結構剛度，以應對現代分析軟體所需的快速加速和減速。薄弱的框架會遭受嚴重的振動和過早的機械故障。
